Комплексный анализ форм с укладки ящиков: компоненты, функции, материалы и дизайн

Укладывание ящиков, важные крупные пластиковые контейнеры в промышленных и логистических областях, широко используются для их исключительной грузоподъемности, превосходной производительности укладки и сопротивления погоды. Их высококачественное производство в значительной степени опирается на набор точных, надежных и эффективных специализированных инструментов-плесени с укладкой ящика. Эта форма представляет собой типичную «Большую впрыскивающую форму, », чья проектирование и уровень производства напрямую определяют качество конечного продукта, эффективность производства и стоимость. Ниже мы углубимся в различные компоненты формы с укладкой ящика, их основные функции, широко используемые материалы и ключевые соображения.

I. Основные компоненты формы и их функции

Полная плесень из укладки ящика - это сложная система, в основном состоящая из следующих основных частей:

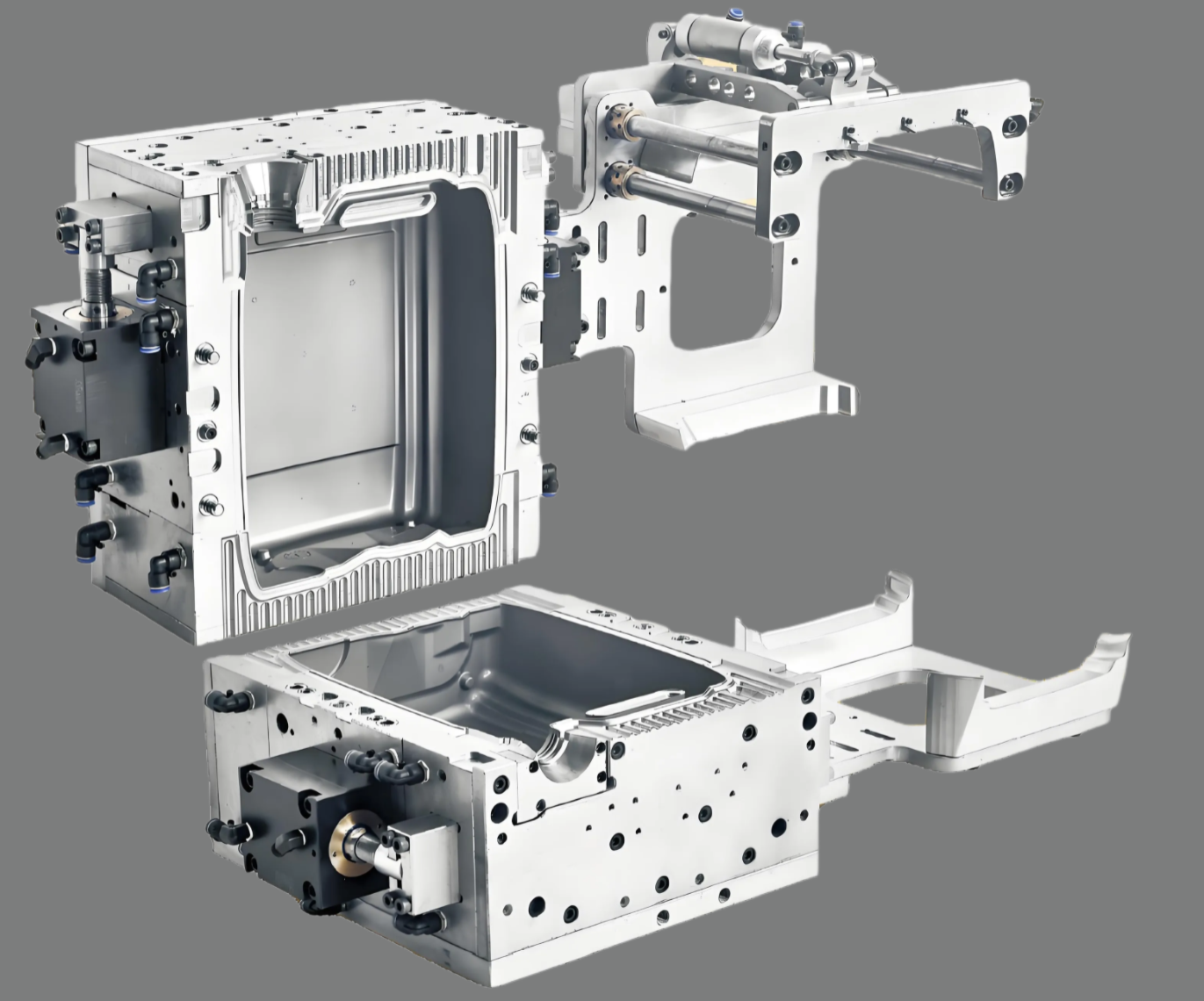

1. Система ядра и полости формы: скульптор »продукта

· Полость и ядро : это наиболее критические части плесени, непосредственно определяющие форму, размеры и внутреннюю структуру ящика. Полость образует внешнюю поверхность ящика и резьбы обода (если применимо), в то время как ядро ​​образует внутреннюю поверхность ящика, нижние армирующие ребра и функции укладки. Их точность обработки и отделка поверхности непосредственно переносятся в продукт.

· Функция : чтобы придать окончательную форму и структуру пластиковому расплавости, включая все подробные особенности, такие как тело, усиление ребра, укладывание губ, ручные владения и т. Д.

2. Система подачи: шоссе 'для расплава

· Sprue, Runners и Gate (ы) : это канал, соединяющий формовочный сог для инъекции с полостью. Термопластичный материал (например, HDPE или PP) вводится под высоким давлением от машины через липку, в бегунов и, наконец, через затворы (ы), чтобы заполнить всю полость.

· Функция : чтобы пластиковая расплава заполняла каждую конечность полости равномерно, быстро и плавно, предотвращая дефекты, такие как короткие снимки, следы раковины или линии потока. Для крупных ящиков система горячей бегуны часто используется для эффективного сокращения отходов (холодного слизняка), повышения эффективности впрыска и обеспечения постоянного качества продукции.

3. Система охлаждения: 'Регулятор '

· Каналы охлаждения : это точно обработанные каналы, скучные через полость, ядро ​​и другие плесени. Циркулирующая охлаждающая вода (или масло из блока управления температурой) удаляет тепло из формы.

· Функция : для быстрого охлаждения и затвердеть инъецированный пластиковый расплав для выброса. Конструкция системы охлаждения имеет решающее значение, поскольку она напрямую определяет время цикла продукта (время охлаждения часто составляет более 70% от общего цикла). Единое и эффективное охлаждение предотвращает борьбу с продуктом из -за неравномерной усадки и значительно повышает эффективность производства.

4. Система выброса: 'Эктотор » готового продукта

· Выталкивающие штифты, эжекторная пластина и возвращаемые булавки : после того, как продукт охладился и затвердел, движущаяся половина формы убирает. Механизм выброса активируется стержнем эжектора машины, выталкивая эжекторную пластину вперед, что побуждает выводы эжектора, чтобы насильственно ослабить часть от сердечника.

· Функция : безопасно, плавно и без повреждений отделить готовый ящик с плесенью, не оставляя значительных следов выброса. Для продуктов с глубоким набором, таких как ящики, большое количество выталкивающих штифтов и часто для обеспечения мощной и устойчивой силы выброса требуется газовых источников .

5. Система руководства и выравнивания: точность 'Навигатор '

· Переводящие колонны и направляющие втулки : они установлены на движущихся и фиксированных половинках (пластины) формы соответственно.

· Функция : чтобы обеспечить точное выравнивание между движущимися и фиксированными половинками во время закрытия плесени, предотвращение смещения сердечника и полости (известного как сбоя плесени »), и гарантируя единую толщину стенки и точность размеров продукта.

6. Вентиляционная система: 'Guardian ' Качества

· Вентиляционные отверстия : это мелкие каналы (обычно 0,02-0,04 мм) намеренно обрабатываются на линии прощания или между подготовителями вставки.

· Функция : чтобы позволить воздуху и газам, генерируемым из пластикового разложения, попавшего в полость, чтобы вырваться во время наполнения расплава. Плохое вентиляция может привести к коротким выстрелам (воздушные ловушки), локализованное сжигание (дизелинг), линии поверхностного потока и другие дефекты.

7. Структурные компоненты: скелет '

· Пластина зажима (фиксированная), зажимная пластина (перемещение), опорная пластина, проставки и т. Д .: Эти стальные пластины образуют общую раму формы.

· Функция : чтобы противостоять огромной силе зажима впрыска (часто тысячи тонн), гарантируя, что плесень не деформируется и не открывается под высоким давлением впрыска, тем самым гарантируя стабильность и надежность процесса формования.

II Выбор материала

Выбор материала плесени основан на функции компонента и напряжения, которые он терпит:

· Полость и ядро : должны использовать высокопрочную, устойчивую к высокой лихорадке, устойчивая к коррозии и превосходно полируемую плесень. Обычно используются предварительно запорные стали , такие как P20 (3CR2MO), с твердостью вокруг HRC 30-36, которые можно обрабатывать непосредственно, избегая искажения термической обработки. Для более высоких потребностей в производстве используются закаленные стали , такие как H13 (4CR5Mosiv1), достигают твердости до HRC 48-52, обеспечивая превосходную стойкость к износу и более длительный срок службы.

· Плесени (A / B пластины, базовые пластины и т. Д.) : Обычно изготавливаются из средней углеродистой стали, например, 1045 / S50C, обеспечивая достаточную прочность и жесткость для выдержания сил зажима.

· Выталкивающие штифты, направляющие столбы : изготовленные из высокоуглеродной стали с высоким содержанием хромий, как SKD61 (аналогично H13), закаленная и закаленная, чтобы обеспечить высокую твердость и износ.

· Система горячих бегунов : его сопла, многообразие и т. Д. Изготовлены из горячего рабочего инструментального стали (например, H13) и высокотемпературной нержавеющей стали , чтобы противостоять длительному воздействию высоких температур и коррозии от пластикового расплава.

Iii. Философия дизайна и ключевые соображения

Проектирование формы с укладкой ящика является системной инженерной задачей, намного превышающим простое 3D -моделирование. Это требует всестороннего рассмотрения следующих факторов:

1. Оптимизация бегуна и охлаждения на основе анализа CAE : современная конструкция плесени в значительной степени зависит от компьютерного инженерного программного обеспечения (CAE) (например, Moldflow). На начальной фазе проектирования анализ потока плесени имитирует поведение заполнения пластикового расплава, процесс охлаждения и тенденции усадки/усадки. Основываясь на этом, местоположение и количество ворот, а также макет канала охлаждения оптимизированы для прогнозирования и избегания потенциальных дефектов, достижение 'Правильно с первого раза ' и экономия значительных затрат на пробную форму (трюк инструмента) и время.

2. Расчеты жесткости и прочности : плесень должна выдерживать тысячи тонн зажима без чрезмерной упругой деформации. Дизайнеры должны использовать механические расчеты или анализ CAE (например, FEA) для определения толщины пластины, положения и количества опорных столбов (опорных контактов), обеспечивая надежную структуру плесени, где линия расставания остается плотно закрытой под давлением впрыска без создания вспышки.

3. Точная компенсация усадки : пластиковая усадка, когда он охлаждается от расплава до твердого состояния. При разработке размеров полости и ядра необходимо добавить Этот фактор должен быть установлен точно на основе материала, структуры продукта и условий процесса; Это ключ к обеспечению конечных размеров продукта соответствовать требованиям толерантности. коэффициент усадки в размеры чертежа продукта (для HDPE усадка составляет приблизительно от 1,5% до 3,0%, в зависимости от уровня материала и условий процесса).

4. Углы тяги и обработка поверхности Поверхности полости и ядра требуют высококлассной . полировки (даже зеркальной полировки), чтобы гарантировать глянцевый вид продукта и легкое демольд.

5. Стандартизация и обслуживание : конструкция должна максимизировать использование стандартных оснований плесени, стандартных выводов и стандартных компонентов для снижения затрат и сокращения сроков выполнения производства. Одновременно структура плесени должна быть легко разобрать, поддерживать и ремонтировать. Например, проектирование легко изношенных деталей вставки позволяет индивидуальную замену, продлевая общий срок службы формы.

Таким образом , плесень с укладкой ящика представляет собой кульминацию технологии, материалов и точного производства. Каждый компонент выполняет свою специфическую обязанность, работая в тесной синергии с другими. Его дизайн представляет собой сложный процесс интеграции машиностроения, материаловедения, динамики жидкости и термодинамики. Превосходно спроектированная плесень не только производит высококачественные ящики для укладки, но и обеспечивает эффективное, стабильное и недорогие массовое производство, непосредственно отражая производственные возможности современной индустрии пластмасс.
