Как заменить пакет сит в экструзионно-выдувной машине

Чистота расплава напрямую определяет качество конечной детали при выдувном формовании. Нарушение фильтрации приводит к структурным дефектам, нестабильности заготовок и высокому проценту брака на производстве. Засоренные сетчатые пакеты в установках непрерывной экструзии и выдувного формования с возвратно-поступательным движением вызывают нестабильное противодавление. Такое неустойчивое давление нарушает контроль заготовки и приводит к чрезмерным простоям машины во время ручного переключения. Операторам приходится постоянно бороться между поддержанием однородности расплава и обеспечением эффективной работы машины. Устранение этих узких мест производства требует строгой, поэтапной процедуры замены вручную. Нам также необходимо оценить модернизацию автоматического устройства смены сит для оптимизации общей эффективности оборудования (OEE). В этом руководстве подробно описаны механические этапы безопасной замены ситового блока. Он охватывает диагностические триггеры, сигнализирующие о засорении пластины прерывателя. Мы также рассмотрим, как модернизация вашего фильтрующего оборудования повлияет на долгосрочную стабильность производства и сократит количество брака.

• Фильтрация определяет качество: правильная конфигурация сетчатого пакета предотвращает нарушение процесса расплавления, гелеобразования и загрязнения и нарушение формирования заготовки и возникновение выбросов.

• Мониторинг давления имеет решающее значение: скачки или внезапные падения противодавления экструдера или нагрузки двигателя являются основными индикаторами того, что замена ситового блока или диагностическая проверка просрочены.

• Тип машины влияет на динамику давления: Экструзионные установки непрерывного действия и машины для выдувного формования с возвратно-поступательным движением по-разному справляются с противодавлением, создаваемым ситом, что требует специальных диагностических подходов.

• Ориентация сетки имеет значение: неправильное расположение сит с крупными и мелкими сетками может привести к разрыву сита и катастрофическому повреждению шнека экструдера или фильерной головки.

• Автоматизация обеспечивает окупаемость инвестиций: переход от ручных дробильных пластин к устройствам непрерывной замены сит исключает время простоя при перенастройке, особенно для переработчиков, использующих переработанные после потребления смолы (ПЦР).

Роль ситового пакета в экструзионно-выдувной машине

Основным эксплуатационным требованием к фильтрации расплава при выдувном формовании является обеспечение однородного, свободного от загрязнений расплава полимера перед его поступлением в фильерную головку. Сетчатый фильтр и разделительная пластина работают вместе как единый механический блок для фильтрации примесей. Отбойная пластина представляет собой толстый стальной диск со скошенными отверстиями. Он физически поддерживает сита из проволочной сетки, противодействуя огромному прямому давлению, создаваемому шнеком экструдера. Помимо простой фильтрации, этот узел преобразует вращательный поток расплава, выходящий из шнека, в линейный поток. Это преобразование необходимо для предотвращения спиральной памяти в заготовке, которая может привести к скручиванию или короблению экструдированной трубки при падении.

Пакет сит также создает необходимое противодавление для улучшения перемешивания расплава. Полимерным смолам требуется определенное сопротивление, чтобы механический сдвиг шнека плавил и гомогенизировал пластиковые гранулы. Без адекватного противодавления вы рискуете закачать нерасплавленную смолу прямо в головку. Это приводит к появлению слабых мест в конечной выдувной части.

Системы непрерывной экструзии и системы возвратно-поступательного шнека по-разному справляются с этим противодавлением. Непрерывные системы полагаются на устойчивый, непрерывный поток пластика, образующий постоянную каплю заготовки. Пакет сит в системе непрерывного действия испытывает относительно стабильную сжимающую нагрузку. Однако возвратно-поступательные системы накапливают расплав перед шнеком, а затем быстро продвигают его вперед, чтобы выстрелить заготовку. Пакет сеток в возвратно-поступательной системе должен выдерживать высокие циклические скачки давления во время фазы впрыска дроби. Он также должен предотвращать обратный поток расплава при втягивании винта.

Управление противодавлением напрямую влияет на качество заготовки. Недостаточное противодавление приводит к плохому контролю разбухания заготовки. Набухание паризона происходит, когда полимер выходит из матрицы и расширяется. Если давление за матрицей непостоянно из-за неисправного ситового пакета, набухание будет различным. Это приводит к непредсказуемым изменениям толщины стенок конечного продукта. Надлежащее сопротивление ситового пакета обеспечивает постоянное противодавление экструдера, что приводит к стабильному и повторяемому падению заготовки.

Диагностические триггеры: когда следует заменить пакет экранов

Выявление физических и механических показателей неисправного сита предотвращает катастрофическое повреждение оборудования и снижает процент брака. Операторы должны контролировать как визуальное качество экструдата, так и механическую обратную связь с панели управления машины. Загрязнение экструдата является наиболее очевидным визуальным триггером. Если вы видите гели, черные точки или нерасплавленные полимерные узлы в заготовке или выдувной детали, система фильтрации скомпрометирована. Гели указывают на то, что расплав не гомогенизируется должным образом, часто из-за недостаточного противодавления из-за разрыва сита. Черные крапинки – это карбонизированный полимер. Они возникают, когда разложившийся материал вырывается из засоренного сетчатого пакета и попадает в фильерную головку.

Засоренная сетка увеличивает сопротивление шнеку экструдера. Это вызывает измеримые скачки силы тока экструдера и манометров головки. Операторы должны установить базовое давление напора для чистого фильтра с определенной смолой. Когда давление напора превышает этот базовый уровень на 20–30 %, сеточный блок засоряется и требует замены. Игнорирование этого скачка давления заставляет двигатель экструдера работать интенсивнее, потребляя больше тока и выделяя чрезмерное тепло сдвига. Это избыточное тепло может разрушить полимер еще до того, как он достигнет формы.

Сильные засоры снижают общую производительность экструзионно-выдувной машины . Если шнек вращается с той же скоростью, но вес заготовки падает, значит, расплав с трудом проходит через пластину прерывателя. Такое снижение производительности напрямую влияет на продолжительность цикла и производственные квоты.

Дифференциация засоренных сит от изношенных шнеков экструдера требует систематического диагностического подхода. Обе проблемы могут привести к падению пропускной способности, но они имеют разные характеристики давления. Засоренный сетчатый фильтр приводит к высокому напору и высокой нагрузке на двигатель. Изношенный узел шнека и цилиндра экструдера приводит к низкому давлению напора и низкой нагрузке двигателя, поскольку расплав скользит назад по изношенным шнекам вместо того, чтобы проталкиваться вперед через матрицу.

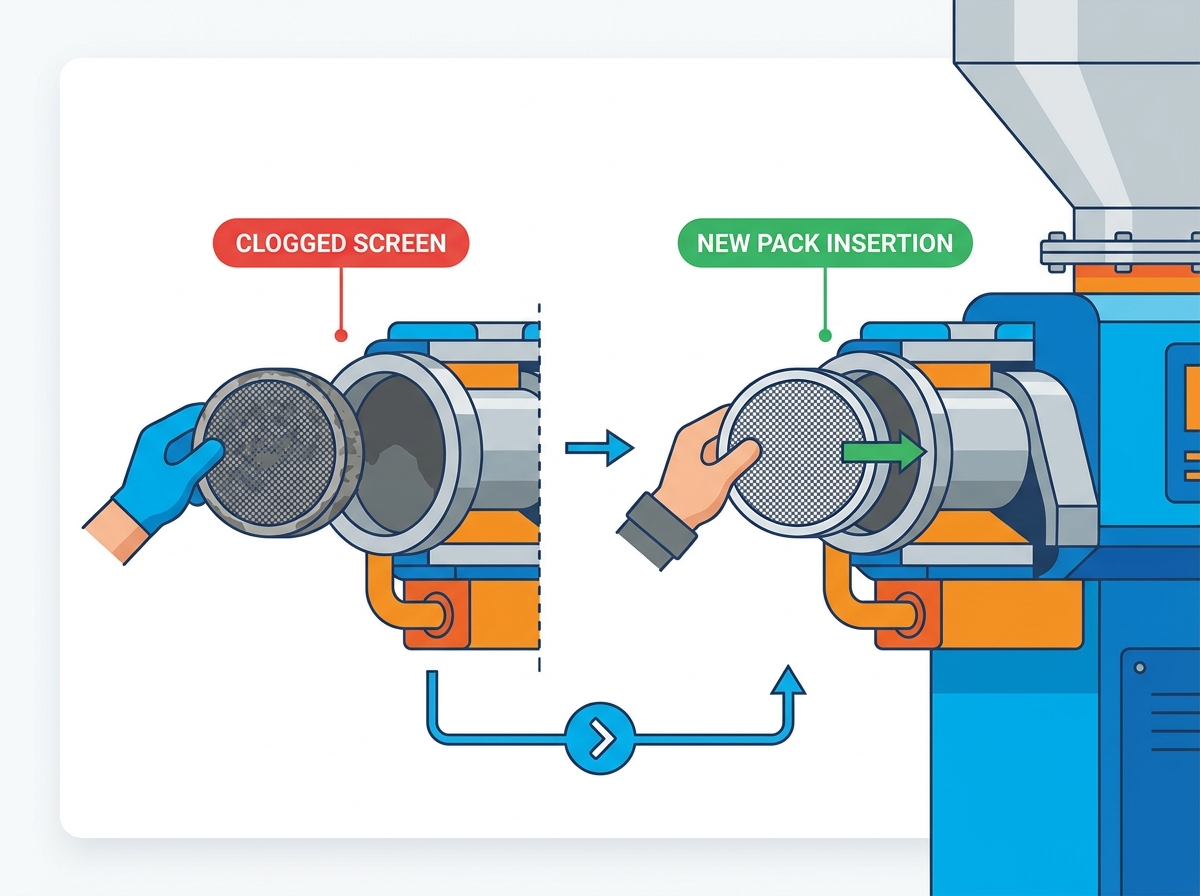

Пошаговая инструкция: процедура замены ситового пакета вручную

Выполнение ручной замены сеток на промышленных машинах для выдувного формования требует строгого соблюдения протоколов безопасности. Оборудование работает при высоких температурах и высоких давлениях. Внезапный выброс захваченного расплава полимера может вызвать серьезные ожоги. Процедуры блокировки/маркировки (LOTO) являются обязательными. Операторы должны носить соответствующие средства индивидуальной защиты (СИЗ), включая термостойкие перчатки, длинные рукава и полнолицевые щитки.

1. Продувка экструдера: Прежде чем выключить приводной двигатель, продуйте экструдер, чтобы сбросить остаточное давление на головке. Закручивайте винт на низких оборотах, пока заготовка не перестанет падать. Это гарантирует, что в стволе не будет находиться заряд расплавленного пластика под давлением.

2. Выполнение LOTO: выключите двигатель главного привода и примените устройства блокировки/маркировки к электрической панели. Оставьте нагреватели ствола и головки включенными, чтобы поддерживать полимер в расплавленном состоянии. Холодный пластик действует как бетон и не позволяет вам открыть блок выключателя.

3. Увеличьте механический зазор: в зависимости от конструкции машины вручную втяните каретку экструдера или сдвиньте матрицу назад. Для доступа к пластине прерывателя необходим достаточный физический зазор между концом цилиндра и узлом головки.

4. Откройте узел: открутите фланец головки или откройте шарнир экструдера. Ослабьте болты в звездообразном порядке, чтобы предотвратить деформацию нагретых фланцев. Используйте специальный прерыватель, а не ударный гайковерт, чтобы не повредить горячую резьбу.

5. Извлечение и очистка: безопасно извлеките использованный пакет сеток и пластину прерывателя. Используйте латунные скребки и медную сетку для очистки расплавленного полимера с пластины прерывателя и уплотнительных фланцев. Никогда не используйте стальные инструменты. Сталь поцарапает критически важные уплотнительные поверхности, что приведет к необратимым утечкам полимера. Убедитесь, что все скошенные отверстия в пластине прерывателя очищены от испорченного материала.

6. Установите новый пакет: установите новый пакет сетчатых сит, соблюдая правильную последовательность слоев. Поместите самое крупное сито (например, 20 меш) непосредственно напротив отбойной пластины для структурной поддержки. Поместите мелкое сито (например, 100 меш) посередине для первичной фильтрации. Поместите сито среднего размера (например, 40 меш) напротив шнека, чтобы улавливать крупные загрязнения и предотвращать преждевременное засорение мелкой сетки.

7. Повторная сборка и затяжка: установите на место пластину прерывателя и закройте узел. Нанесите на резьбу болтов высокотемпературный противозадирный состав. Затяните болты звездочкой с моментом, указанным производителем.

8. Тепловая выдержка и повторная затяжка: дайте сборке прогреться в течение 15–30 минут. Новые компоненты будут расширяться по мере достижения рабочей температуры. После термовыдержки повторно затяните болты, чтобы обеспечить надлежащее уплотнение.

9. Возобновить производство: Удалить устройства LOTO. Запустите экструдер на очень низких оборотах. Прежде чем возобновить производство заготовок, пропустите материал через новый пакет сеток, чтобы убедиться в отсутствии утечек на фланцах и в том, что весь захваченный воздух вытеснен наружу.

Оценка устройств смены сит для экструзионно-выдувных машин

Переход от ручного обслуживания к модернизации капитального оборудования решает проблемы хронических простоев. Удаление пластины прерывателя вручную требует значительных трудозатрат. Стандартная ручная замена может занять от 30 минут до двух часов, в зависимости от размера машины и прочности полимерных уплотнений. За это время машина производит ноль деталей, а смола, находящаяся в нагретой бочке, начинает разлагаться.

Кнопочные гидравлические устройства смены сит с подвижными пластинами исключают тяжелую работу. В этих устройствах используется гидравлический цилиндр, который толкает стальную скользящую пластину, содержащую две отбойные пластины. Когда один пакет сит засоряется, оператор нажимает кнопку, и гидравлический цилиндр толкает чистую дробящую пластину в поток расплава, одновременно выталкивая грязную пластину. Это меняет экраны за считанные секунды. Затем оператор может очистить грязный сетчатый фильтр в автономном режиме, пока машина продолжает работать. Однако устройства смены скользящих пластин по-прежнему вызывают кратковременное прерывание потока расплава, что может нарушить падение заготовки на экструзионных машинах непрерывного действия.

Поршневые устройства смены сит непрерывного действия решают проблему прерывания расплава. Эти системы имеют двухпоршневую конструкцию. Каждый поршень содержит отбойную пластину и пакет сит. Поток расплава разделяется и проходит через оба поршня одновременно. Когда необходимо заменить сито, оператор гидравлически перемещает один поршень из корпуса в открытое положение. Другой поршень остается закрытым и на линии, поддерживая непрерывный поток расплава к фильерной головке. После замены грязного экрана поршень перемещается обратно в корпус, и процесс повторяется для второго поршня. Это позволяет обеспечить производство без простоев, что делает его идеальным для непрерывного экструзионно-выдувного формования.

Системы обратной промывки представляют собой высший уровень автоматизированной фильтрации. Эти системы автоматически поворачивают часть потока расплава для самоочистки сеток. Когда датчики давления обнаруживают засорение сита, система перемещает внутренние клапаны, чтобы протолкнуть чистый полимер обратно через сетку, выдувая загрязнения через выпускное отверстие. Это критическая точка оценки для предприятий, перерабатывающих большие объемы переработанных смол (ПЦР) или сильно загрязненного вторичного измельчения. Системы обратной промывки значительно сокращают частоту технического обслуживания, минимизируют вмешательство оператора и поддерживают стабильность процесса экструзии в течение нескольких недель.

Стратегия выбора сетки: баланс фильтрации и износа экструдера

Выбор подходящей конфигурации сетки предполагает строгие эксплуатационные компромиссы. Вы должны сбалансировать потребность в чистом расплаве и механические ограничения вашего экструдера. Более тонкие сетки, такие как 120-ячеистое или голландское саржевое переплетение, улавливают микроскопические примеси. Это улучшает качество деталей, устраняет визуальные дефекты и обеспечивает высокий глянец выдувных бутылок. Однако более мелкая сетка увеличивает скорость засорения. Это также увеличивает базовое противодавление на шнеке экструдера.

Операторы должны адаптировать плотность сетки в зависимости от вариаций смолы. При переработке первичного полиэтилена высокой плотности (HDPE) с высоким индексом текучести расплава (низкой вязкостью) вам может потребоваться более мелкая сетка просто для создания достаточного противодавления для правильного смешивания. И наоборот, при переработке смол с фракционным расплавом или с высоким процентом переизмельчения более мелкая сетка почти сразу же слепнет. В этих случаях операторы часто переходят на более грубую сетку (например, 20/40/20), чтобы поддерживать адекватную пропускную способность и предотвращать скачки давления, допуская небольшое снижение абсолютной фильтрации.

Чрезмерное противодавление из-за слишком строгих или пренебрегаемых ситовых пакетов приводит к серьезным механическим повреждениям. Высокое давление напора заставляет шнек экструдера двигаться назад. Это создает огромную нагрузку на упорные подшипники, расположенные в коробке передач. Со временем эта постоянная нагрузка высокого давления приведет к выходу из строя упорных подшипников, что потребует полного ремонта коробки передач. Кроме того, высокое противодавление заставляет расплавленный полимер скользить назад по скребкам шнека. Это абразивное действие ускоряет износ скребков шнека и футеровки ствола. Баланс между требованиями к фильтрации и долговечностью оборудования имеет важное значение для контроля затрат на техническое обслуживание.

Риски реализации и их смягчение при управлении пакетами экранов

Неправильная герметизация и утечка полимера являются наиболее распространенными рисками при замене сетчатого пакета вручную. Утечка полимера из фланца пластины прерывателя обычно происходит из-за неправильной последовательности затяжки или несоответствия теплового расширения. Если оператор затягивает болты, пока фланцы холодные, во время производства металл будет расширяться, растягивая болты и разрушая уплотнение. Уменьшите этот риск, установив строгие сроки выдержки при нагревании. Всегда позволяйте сборке достичь полной рабочей температуры перед применением окончательной последовательности динамометрических ключей.

Разрыв экрана, часто называемый прорывом, является катастрофическим отказом. Это происходит, когда неподдерживаемые тонкие сетки рвутся под высоким давлением. Когда сито разрывается, фрагменты проволочной сетки и порция концентрированных загрязнений попадают прямо в фильерную головку. Это может привести к повреждению полированных поверхностей штампа и необратимому повреждению профиля заготовки. Уменьшите прорыв, уделив особое внимание правильному размещению опорной сетки с грубой основой. Тяжёлое сито с размером ячеек 20 или 10 меш всегда должно прилегать непосредственно к пластине рассекателя, чтобы перекрывать скошенные отверстия и поддерживать более слабые мелкие сита.

Термическая деградация во время переналадки — это скрытый риск, который разрушает последующие производственные циклы. Если ручное переключение займет слишком много времени, полимер, застоявшийся внутри нагретого ствола, начнет гореть. Этот разложившийся материал превращается в твердые черные точки. Когда машина перезапустится, эти черные точки будут постоянно вырываться и загрязнять заготовку в течение нескольких часов. Эффективные процедуры переключения минимизируют этот риск. Операторы должны подготовить все инструменты, сменные сетки и чистящие средства перед выключением приводного двигателя. Если произошла задержка, уменьшите температуру ствола, чтобы предотвратить возгорание смолы.

Заключение

Поддержание стабильной фильтрации расплава имеет важное значение для достижения стабильного качества выдувного формования и максимизации эффективности производства. Пакет сит — это не просто сменный фильтрующий элемент — он напрямую влияет на противодавление экструдера, стабильность заготовки, однородность расплава и общую надежность процесса формования.

Для успешного управления пакетами сит требуется нечто большее, чем просто замена засоренных сит при возникновении проблем. Операторы должны понимать взаимосвязь между тенденциями давления, уровнями загрязнения смолой, конфигурацией сетки и типом машины, чтобы определить правильную стратегию технического обслуживания. Правильная укладка сит, своевременная замена и точная диагностика помогают предотвратить такие дефекты, как гели, черные точки, нестабильное образование заготовки и ненужный износ экструдера.

В условиях крупносерийного производства смена сеток вручную может стать ограничивающим фактором общей эффективности оборудования. Переход на автоматизированное устройство смены сит может значительно сократить время простоя, поддерживать непрерывный поток расплава и повысить стабильность процесса, особенно при переработке вторсырья или потоков загрязненной смолы.

В Dawson Plastic мы помогаем производителям оптимизировать свои экструзионно-выдувные системы с помощью надежных решений по фильтрации и рекомендаций по оборудованию, адаптированных к конкретным производственным требованиям. Оценивая характеристики смолы, конфигурацию машины, условия давления и цели производительности, наша команда может помочь определить наиболее подходящий подход к фильтрации для долгосрочной эксплуатации.

Если вы сталкиваетесь с частой заменой сит, нестабильным качеством заготовки или производственными потерями, вызванными проблемами с фильтрацией расплава, свяжитесь с Dawson Plastic, чтобы обсудить состояние вашей машины и изучить более эффективное решение для фильтрации для вашей операции выдувного формования.

Часто задаваемые вопросы

Вопрос: Как часто следует заменять ситовой пакет в экструзионно-выдувной машине?

О: Частота замены полностью зависит от чистоты смолы и условий эксплуатации машины. Постоянно контролируйте противодавление экструдера и нагрузку двигателя. Когда давление напора превышает чистое базовое значение на 20–30 %, пакет сеток забивается и требует немедленной замены, чтобы предотвратить повреждение оборудования.

Вопрос: Каков правильный порядок расположения экранов в многослойном пакете экранов?

A: Поместите сито грубой очистки непосредственно напротив пластины прерывателя для обеспечения структурной поддержки. Поместите мелкое сито посередине для первичной фильтрации. Поместите среднее сито напротив шнека экструдера, чтобы улавливать крупные загрязнения и предотвращать преждевременное засорение мелкой сетки.

Вопрос: Как забитый фильтр влияет на программирование заготовок и толщину стенок?

Ответ: Засоренный сетчатый фильтр приводит к нестабильному противодавлению и нестабильному потоку расплава. Это приводит к плохому контролю разбухания заготовки, что делает невозможным для программиста заготовки поддерживать постоянную толщину стенок в конечной выдувной детали.

Вопрос: Чем отличаются требования к сетчатому фильтру для выдувной машины с возвратно-поступательным движением и экструзионной установки непрерывного действия?

Ответ: Для поршневых машин требуются прочные сетчатые пакеты, которые могут выдерживать высокие циклические скачки давления во время впрыска и предотвращать обратный поток расплава. Установки непрерывного действия требуют постоянного и постоянного сопротивления для поддержания постоянного и бесперебойного падения заготовки.

Вопрос: Можете ли вы очистить и повторно использовать пакеты сеток из проволочной сетки?

О: Никогда не рекомендуется очищать и повторно использовать пакеты сеток из мелкой проволочной сетки. Процесс механической очистки повреждает тонкую плетеную проволоку, что приводит к ухудшению фильтрации, появлению слабых мест и высокой вероятности разрыва сетки во время производства.

Вопрос: В чем разница между непрерывным и прерывистым устройством смены экрана?

Ответ: В устройствах непрерывной смены сит используются двойные поршни, что позволяет заменять сита, не останавливая поток расплава, что исключает время простоя. Устройство смены направляющих пластин прерывистого действия требует кратковременной остановки экструдера для гидравлической замены пакета сит.

Вопрос: Почему противодавление моего экструдера колеблется после замены экрана?

A: Колебания противодавления сразу после замены сита указывают на захваченный воздух в головке экструзионной головки, неправильную посадку сита по отношению к пластине прерывателя или неправильную конфигурацию сетки, которая не может обеспечить постоянное сопротивление потоку.
